半导体洁净厂房设计：构建高效、安全的生产环境
随着半导体行业的快速发展，对制造环境的要求也日益严格。半导体芯片的制造过程需要在高度控制的环境下进行，以确保产品的质量和性能。因此，半导体洁净厂房的设计成为了实现这一目标的关键因素。本文将探讨半导体洁净厂房设计的核心要素及其重要性，旨在为相关企业提供有价值的参考信息。
一、半导体洁净厂房概述

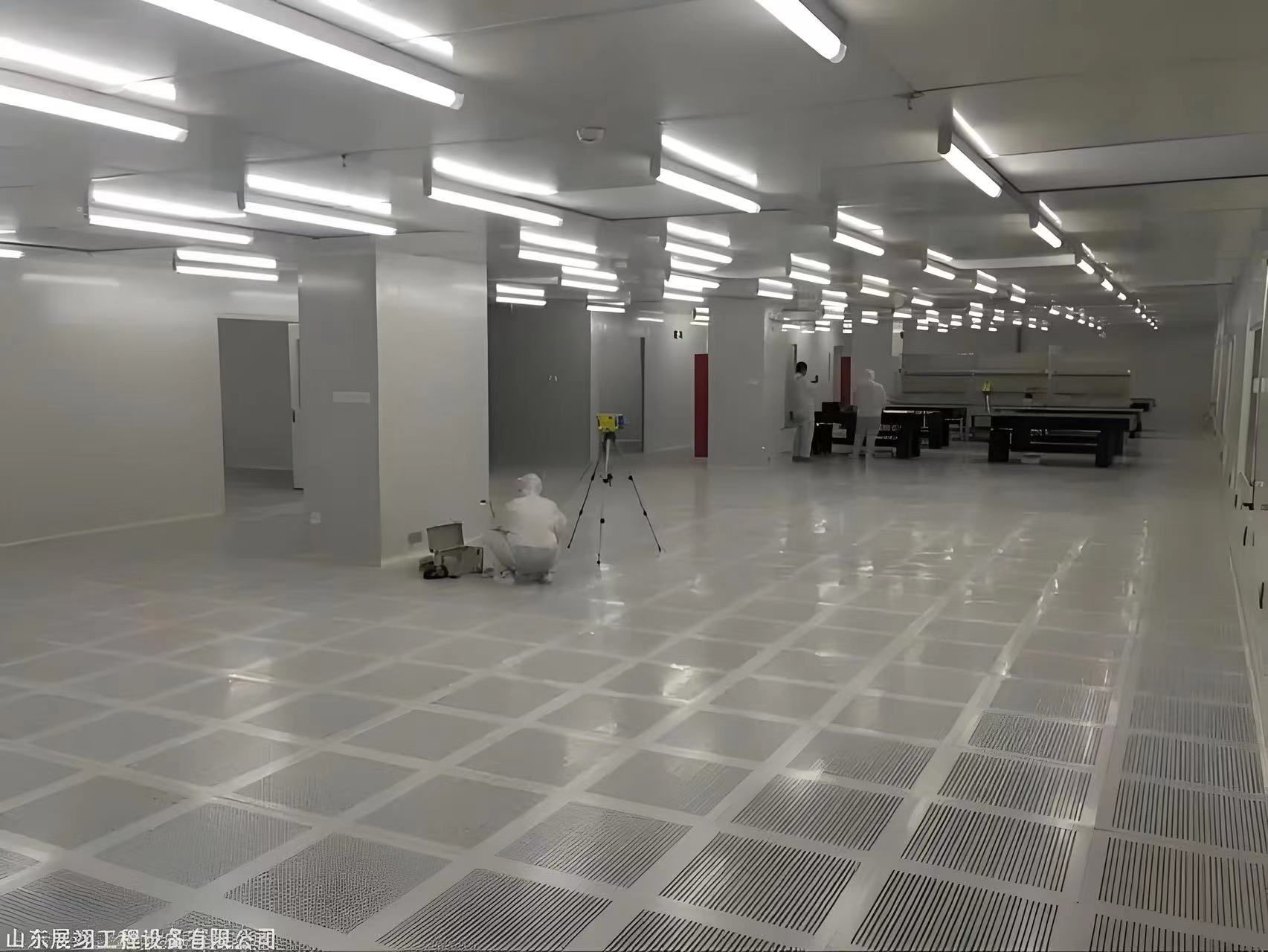

半导体洁净厂房，即洁净室，是指通过空气净化系统和其他技术手段，将空气中的微粒、有害空气、细菌等污染物排除在外，并将室内温度、湿度、压力、气流速度与分布、噪声振动及照明、静电控制在某一需求范围内，从而提供一个特别设计的空间。对于半导体行业而言，这种高度控制的环境是保障产品质量和生产效率的基础。
二、核心设计要素
1. 洁净度等级：根据不同的生产工艺需求，洁净厂房需达到特定的洁净度标准。国际上通常采用ISO 14644-1标准来定义不同级别的洁净度。例如，在光刻工艺中，可能需要达到ISO 3或更高级别的洁净度。
2. 空气净化系统：这是保证洁净厂房空气质量的核心设备。高效的空气过滤器（HEPA或ULPA）能够去除空气中绝大多数的颗粒物，而合理的气流组织形式（如单向流或混合流）则是维持洁净度的重要措施。
3. 温湿度控制：半导体制造过程中，材料的膨胀系数和化学反应速率都受到温湿度的影响。因此，精确控制厂房内的温湿度条件对于保证生产稳定性至关重要。
4. 压差管理：为了防止外部污染进入洁净区域，必须保持一定的正压差。这不仅要求有良好的密封性能，还需要配备相应的控制系统来调节各区域之间的压力差异。
5. 防静电措施：静电可以吸引灰尘并可能导致半导体元件损坏。因此，在设计时应考虑使用防静电地板、墙面材料以及采取其他有效的防静电措施。
三、施工注意事项
在实际施工过程中，除了遵循上述设计原则外，还需注意以下几点：
- 施工人员必须穿戴专用的工作服，避免引入外来污染物。
- 使用高质量、低挥发性的建筑材料，减少有机挥发物（VOCs）对空气质量的影响。
- 定期检测空气质量，确保各项指标符合设计要求。
四、未来趋势与发展
随着科技的进步，半导体器件的尺寸不断缩小，对洁净厂房的要求也越来越高。未来的洁净厂房设计可能会更加注重节能减排，提高资源利用率的同时降低运营成本。此外，智能化管理系统也将成为一大趋势，通过实时监控和自动调节，进一步提升厂房的运行效率。
总之，半导体洁净厂房的设计是一个复杂但至关重要的过程。它不仅关乎到最终产品的质量，还直接影响企业的竞争力。希望本文能为企业在规划和建设自己的洁净厂房时提供有益的帮助，并激发更多关于如何优化洁净厂房设计的讨论。
请记得，每个项目都有其独特的需求和挑战，建议与专业的设计团队合作，共同打造最适合您的半导体洁净厂房。这样不仅能确保满足当前的生产需求，还能为未来的扩展留出空间。
